آی‌سی انکودر HDMI مدل MN864739 مخصوص کنسول پلی‌استیشن 5 و پلی‌استیشن 5 اسلیم

🎥 معرفی چیپ MX864739

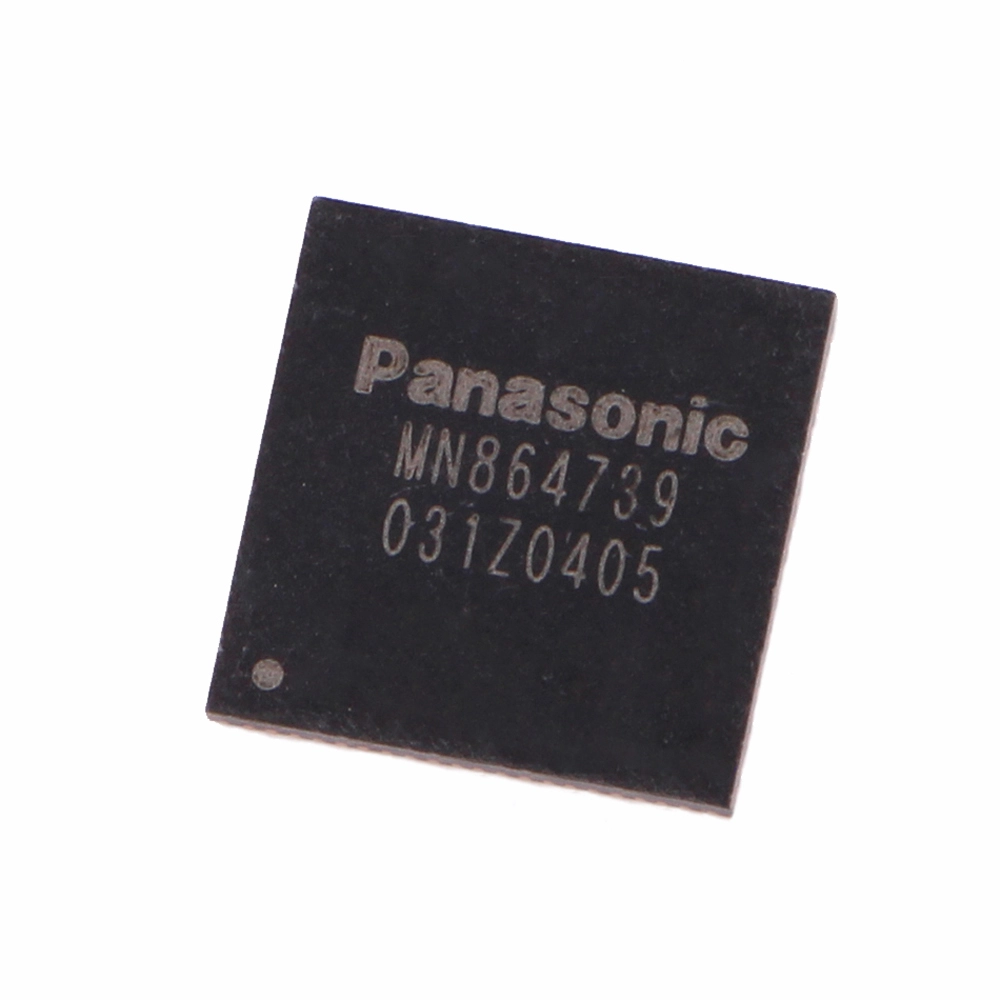

چیپ MN864739 ساخت شرکت Panasonic است و به‌عنوان HDMI encoder در کنسول‌های PS5 (نسخه‌های اصلی و Slim پیش از برد EDM‑044) استفاده می‌شود.

• این چیپ از استانداردهای HDMI 2.0/2.1 پشتیبانی می‌کند و مسئول پردازش سیگنال HDMI (وویدئو و صدا) است.

• در مادربردهای استاندارد PS5 (نسخه‌های CFI-10xx، CFI-11xx، CFI-12xx) کاربرد دارد .

⚙️ ویژگی‌های فنی

• نوع بسته‌بندی: QFN80 (80 پایه) [+ پد قابل لحیم‌کاری]

• پین‌اوت دقیق: شامل ورودی‌های Multi‑Lane (DP→HDMI)، خطوط تغذیه 1.8V و 0.9V، خطوط I²C برای کنترل و HPD برای سیگنال اتصال

• ولتاژ کاری: 1.8V و 0.9V برای بخش‌های داخلی و I/O، تأمین شده توسط رگولاتورهای مجاور روی برد .
